پاوریونیت آسانسور هیدرولیک

یکی از اصلی‌ترین بخش‌های آسانسورهای هیدرولیکی، پاوریونیت است. پاوریونیت آسانسور هیدرولیک وظیفه تامین نیروی لازم برای حرکت کابین آسانسور را دارد.

در این مقاله به صورت جامع با نحوه کار پاوریونیت آسانسور هیدرولیک و همچنین اجزای آن آشنا خواهید شد. همچنین انواع پاوریوینت آسانسور هیدرولیک را به شما معرفی خواهیم کرد.

پاوریونیت آسانسور هیدرولیک چیست؟

پاوریونیت آسانسور هیدرولیک یک سیستم مستقل است که از یک موتور، یک پمپ هیدرولیک و یک مخزن تشکیل شده است. این قطعه انرژی مکانیکی را به انرژی هیدرولیک تبدیل می‌کند و باعث حرکت آسانسور و کنترل سرعت آن می‌شود.

پاوریونیت اصلی‌ترین و مهمترین بخش آسانسورهای هیدرولیکی است.

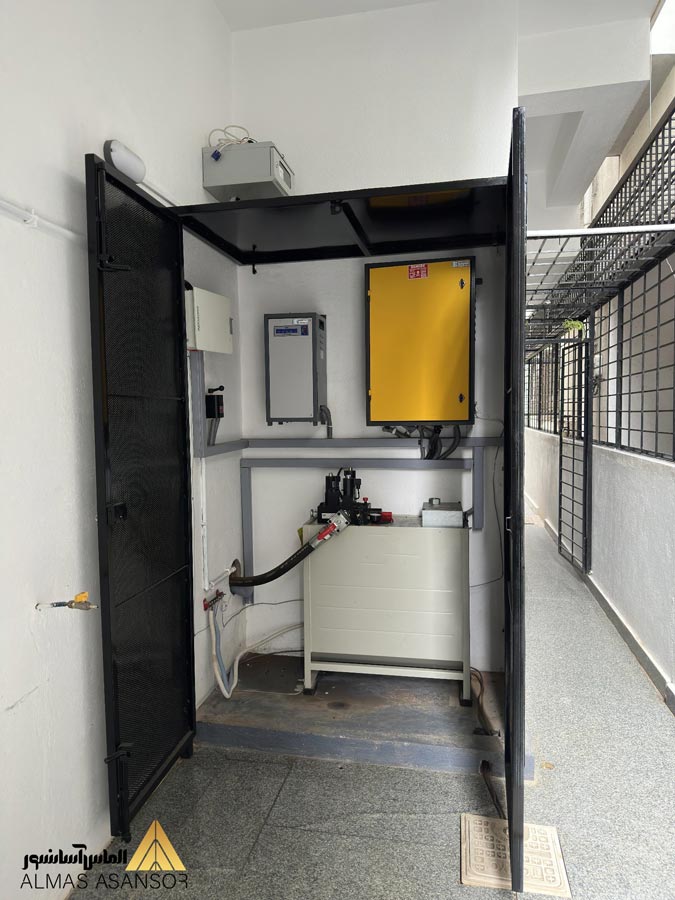

اجزا تشکیل دهنده پاوریونیت آسانسور هیدرولیک

پاوریونیت آسانسور هیدرولیک (Power Unit) یک سیستم پیچیده است که وظیفه تأمین نیروی لازم برای حرکت کابین آسانسور را دارد. این سیستم از اجزای مختلفی تشکیل شده که هر کدام وظیفه خاصی را بر عهده دارند. اجزای اصلی پاوریونیت آسانسور هیدرولیک عبارتند از:

1. پمپ هیدرولیک: وظیفه تأمین فشار لازم برای حرکت کابین را دارد. این پمپ می‌تواند از نوع پمپ‌های دنده‌ای، پره‌ای یا پیستونی باشد. پمپ روغن را فشرده کرده و به سمت سیلندر هیدرولیک هدایت می‌کند تا پیستون حرکت کند و کابین آسانسور را به سمت بالا ببرد.
2. موتور الکتریکی: برای به حرکت درآوردن پمپ هیدرولیک استفاده می‌شود. موتور الکتریکی معمولاً با جریان متناوب (AC) کار می‌کند و توان آن متناسب با ظرفیت و ارتفاع آسانسور انتخاب می‌شود. با روشن شدن موتور، پمپ هیدرولیک شروع به کار می‌کند و روغن هیدرولیک را از مخزن مکش می‌کند.
3. تانک روغن: روغن هیدرولیک مورد نیاز برای سیستم در این تانک ذخیره می‌شود. ظرفیت تانک باید به گونه‌ای باشد که مقدار کافی از روغن را برای تمام مراحل حرکت آسانسور تأمین کند.
4. شیرهای کنترل: این شیرها برای کنترل جریان و فشار روغن در سیستم به کار می‌روند. انواع مختلفی از شیرهای کنترل وجود دارد، از جمله شیرهای سرو، شیرهای فشار شکن و شیرهای کنترل جهت. با فرمان حرکت به پایین، شیر کنترل باز می‌شود تا روغن داخل جک به سمت مخزن حرکت کند. این فرآیند باعث کاهش فشار در سیلندر و پایین آمدن کابین می‌شود.
5. فیلترها: برای حذف ذرات معلق و آلودگی‌های موجود در روغن هیدرولیک استفاده می‌شوند. فیلترها به حفظ کارایی و طول عمر سیستم کمک می‌کنند.
6. اکومولاتور: برای ذخیره انرژی هیدرولیکی و کاهش شوک‌های ناگهانی در سیستم استفاده می‌شود. اکومولاتور به تثبیت فشار در سیستم کمک می‌کند.
7. خنک‌کننده: برای حفظ دمای مناسب روغن هیدرولیک در محدوده مجاز استفاده می‌شود. افزایش دمای روغن می‌تواند به کاهش کارایی و عمر مفید سیستم منجر شود.

این اجزا با همکاری یکدیگر، پاوریونیت آسانسور هیدرولیک را تشکیل می‌دهند که به کمک آن می‌توان حرکت نرم و ایمن کابین را در ساختمان‌های مختلف تأمین کرد.

اجزای پشتیبانی کننده پاوریونیت آسانسور هیدرولیکی

• مخزن روغن: وظیفه ذخیره روغن هیدرولیک مورد نیاز برای سیستم پاوریونیت را بر عهده دارد.
• شلنگ‌ها و اتصالات: انتقال روغن بین اجزا مختلف سیستم را انجام می‌دهند.
• کاهنده سروصدا (سایلنسر): کاهش صدای تولید شده توسط پاوریونیت را انجام می‌دهد.
• لرزش‌گیر: کاهش لرزش‌ها و نوسانات ایجاد شده در سیستم.
• دریچه باک: برای دسترسی و نگهداری مخزن روغن به کار می‌رود.
• جعبه برق: مدیریت و کنترل تغذیه برق سیستم.
• گرمکن روغن: حفظ دمای مناسب روغن هیدرولیک در هوای سرد.

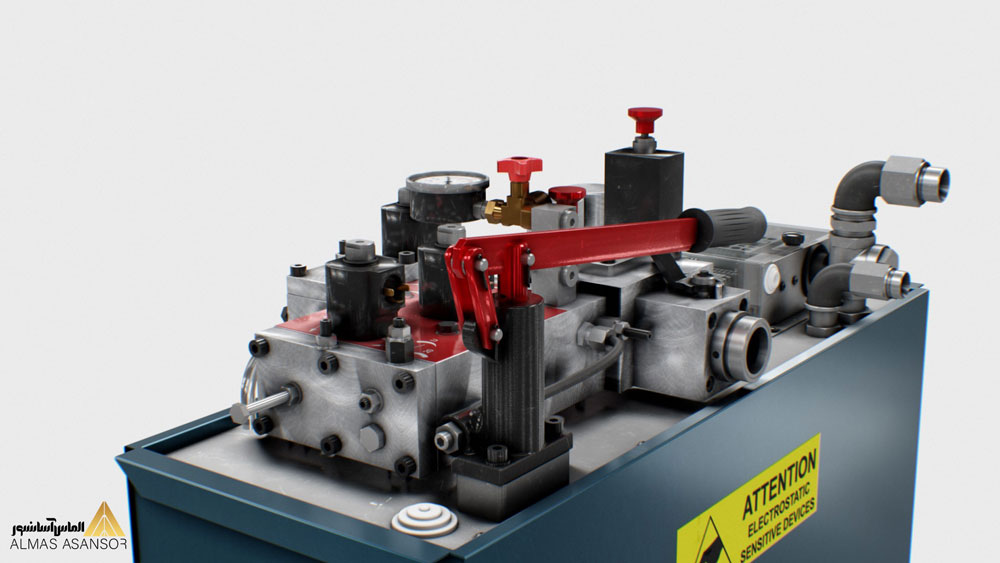

نحوه کار پاوریونیت آسانسور هیدرولیک

نحوه کار این سیستم به صورت زیر است:

مرحله آماده‌سازی و استارت:

• روشن شدن موتور الکتریکی: وقتی آسانسور هیدرولیک قصد حرکت را دارد، موتور الکتریکی روشن می‌شود.
• فعال‌سازی پمپ هیدرولیک: موتور الکتریکی، پمپ هیدرولیک را به حرکت درمی‌آورد. این پمپ شروع به مکش روغن از تانک روغن و فشرده‌سازی آن می‌کند.

مرحله بالا رفتن:

• تزریق روغن به سیلندر: موتور الکتریکی روشن شده و پمپ هیدرولیک شروع به کار می‌کند. روغن فشرده شده توسط پمپ هیدرولیک از طریق لوله‌های هیدرولیک و شیرهای کنترل به سیلندر هیدرولیک ارسال می‌شود.
• حرکت پیستون: فشار روغن درون سیلندر باعث حرکت پیستون می‌شود. این حرکت پیستون، کابین آسانسور را به سمت بالا می‌برد.

مرحله توقف در طبقات:

• قطع جریان روغن: هنگامی که کابین به طبقه مورد نظر می‌رسد، جریان روغن به سیلندر قطع می‌شود و روغن داخل جک به سمت مخزن حرکت می‌کند. این عمل با استفاده از شیرهای کنترل انجام می‌شود. کاهش فشار در سیلندر باعث پایین آمدن کابین به سمت طبقه مورد نظر می‌شود.
• تثبیت موقعیت کابین: قفل‌های مکانیکی و شیرهای هیدرولیک مخصوص، موقعیت کابین را تثبیت می‌کنند تا از حرکت ناخواسته آن جلوگیری شود.

مرحله پایین آمدن:

• باز شدن شیر کنترل: برای پایین آمدن کابین، شیر کنترل مخصوص باز می‌شود و اجازه می‌دهد روغن از سیلندر به تانک روغن بازگردد.
• کاهش فشار در سیلندر: با بازگشت روغن به تانک، فشار در سیلندر کاهش می‌یابد و وزن کابین باعث حرکت آن به سمت پایین می‌شود.
• کنترل سرعت: سرعت پایین آمدن کابین با تنظیم شیرهای کنترل و استفاده از سیستم‌های ترمز هیدرولیک کنترل می‌شود تا حرکت نرم باشد.

خنک‌سازی و فیلتراسیون:

• خنک‌سازی روغن: در طی عملیات، روغن هیدرولیک ممکن است گرم شود. سیستم خنک‌کننده (معمولاً یک رادیاتور یا مبدل حرارتی) برای حفظ دمای مناسب روغن به کار می‌رود.
• فیلتراسیون روغن: روغن هیدرولیک از طریق فیلترها عبور می‌کند تا ذرات معلق و آلودگی‌ها حذف شوند و سیستم هیدرولیک به درستی کار کند.

این مراحل به طور مداوم و هماهنگ عمل می‌کنند تا آسانسور هیدرولیکی به صورت ایمن و کارآمد در مسیرها خود حرکت کند. پاوریونیت آسانسور هیدرولیک با ترکیب اجزای مختلف، کل آسانسور را مدیریت کرده و حرکت روان کابین را تضمین می‌کند.

موتور پاوریونیت هیدرولیک

همانطور که قبلا اشاره شد، موتور پاوریونیت هیدرولیک یکی از اجزای اصلی و حیاتی در سیستم پاوریونیت آسانسور هیدرولیکی است که وظیفه تأمین نیروی مکانیکی لازم برای به حرکت درآوردن پمپ هیدرولیک را بر عهده دارد.

عملکرد صحیح این موتور بر کل اجزا تاثیر می‌گذارد. در ادامه جزئیات بیشتری درباره موتور پاوریونیت هیدرولیک ارائه می‌دهیم.

اجزای موتور پاوریونیت هیدرولیک

1. روتور و استاتور: روتور بخش متحرک موتور است که در داخل استاتور قرار دارد و به واسطه میدان مغناطیسی به چرخش در می‌آید. استاتو بخش ثابت موتور است که حاوی سیم‌پیچ‌ها یا آهنرباهای دائمی است و میدان مغناطیسی را تولید می‌کند.
2. سیم‌پیچ‌ها: سیم‌پیچ‌ها جریان الکتریکی را به میدان مغناطیسی تبدیل می‌کنند که موجب چرخش روتور می‌شود.
3. بیرینگ‌ها: بیرینگ‌ها (یاتاقان‌ها) برای کاهش اصطکاک و حمایت از روتور به کار می‌روند و به حفظ تراز و پایداری موتور کمک می‌کنند.
4. پوشش موتور: پوشش موتور برای حفاظت از اجزای داخلی موتور در برابر گرد و غبار، رطوبت و آسیب‌های مکانیکی استفاده می‌شود.

نحوه کار موتور پاوریونیت هیدرولیک

1. تبدیل انرژی الکتریکی به مکانیکی: با اعمال ولتاژ به سیم‌پیچ‌های موتور، جریان الکتریکی در سیم‌پیچ‌ها جریان پیدا می‌کند و میدان مغناطیسی تولید می‌شود. این میدان مغناطیسی با تعامل با میدان مغناطیسی استاتور باعث چرخش روتور می‌شود.
2. انتقال نیروی مکانیکی به پمپ هیدرولیک: روتور موتور به محور پمپ هیدرولیک متصل است. با چرخش روتور، محور پمپ نیز به چرخش درمی‌آید. این چرخش محور باعث مکش روغن از مخزن و فشرده‌سازی آن می‌شود.

ویژگی های موتور پاوریونیت هیدرولیک با کیفیت

1. توان بالا: موتورهای پاوریونیت هیدرولیک که کیفیت بهتری دارند، معمولا توان بالایی دارند تا بتوانند فشار لازم برای سیستم هیدرولیک را فراهم کنند.
2. بازدهی بالا: این موتورها با بازدهی بالا طراحی شده‌اند تا انرژی الکتریکی را به بهترین شکل ممکن به انرژی مکانیکی تبدیل کنند.
3. پایداری و قابلیت اطمینان: موتورهای پاوریونیت هیدرولیک با کیفیت به گونه‌ای طراحی شده‌اند که بتوانند به طور مداوم و با حداقل خرابی کار کنند.
4. کنترل دقیق: این موتورها معمولاً با سیستم‌های کنترلی پیشرفته‌ای تجهیز شده‌اند که امکان کنترل دقیق سرعت و توان خروجی را فراهم می‌کند.

نگهداری و تعمیر موتور پاوریونیت هیدرولیک

از آنجا که این قطعه از اهمیت بالایی برخوردار است، لذا لازم است اقدامات لازم جهت سرویس و نگهداری دوره‌ای آن انجام شود. این اقدامات شامل موارد زیر می‌شود:

1. بازرسی دوره‌ای: انجام بازرسی‌های منظم برای اطمینان از عملکرد صحیح موتور و اجزای آن ضروری است.
2. تعویض قطعات فرسوده: تعویض به موقع قطعاتی که دچار فرسودگی یا آسیب شده‌اند تا از خرابی‌های ناگهانی جلوگیری شود.
3. تمیزکاری: تمیز کردن اجزای موتور برای جلوگیری از انباشت گرد و غبار و افزایش کارایی آن انجام شود.



پمپ پاوریونیت هیدرولیک

پمپ پاوریونیت هیدرولیک یکی از اجزای حیاتی در سیستم‌های آسانسور هیدرولیکی است. این پمپ وظیفه تامین فشار لازم برای حرکت کابین آسانسور را بر عهده دارد. عملکرد درست و کارآمد این پمپ برای حرکت ایمن و روان آسانسور بسیار مهم است.

در ادامه به توضیح جزئیات بیشتری درباره پمپ پاوریونیت هیدرولیک می‌پردازیم.

انواع پمپ هیدرولیک

پمپ دنده‌ای (Gear Pump):

• ساختار: از دو چرخ‌دنده درگیر که در داخل بدنه پمپ قرار دارند، تشکیل شده است.
• عملکرد: با چرخش چرخ‌دنده‌ها، روغن از سمت ورودی به سمت خروجی پمپ حرکت می‌کند و فشار ایجاد می‌شود.
• مزایا: ساختار ساده، قابلیت اطمینان بالا و هزینه نگهداری کم.

پمپ پره‌ای (Vane Pump):

• ساختار: شامل یک روتور با پره‌هایی است که در داخل یک محفظه قرار دارد.
• عملکرد: با چرخش روتور، پره‌ها روغن را از سمت ورودی به سمت خروجی پمپ هدایت می‌کنند.
• مزایا: کارایی بالا، تولید فشار ثابت و صدای کمتر.

پمپ پیستونی (Piston Pump):

• ساختار: از چند پیستون که در یک سیلندر حرکت می‌کنند، تشکیل شده است.
• عملکرد: با حرکت پیستون‌ها، روغن به داخل سیلندر مکش شده و سپس به سمت خروجی پمپ تحت فشار قرار می‌گیرد.
• مزایا: قابلیت تولید فشار بسیار بالا، کارایی و دقت بالا.

نحوه کار پمپ پاوریونیت هیدرولیک

1. مکش روغن از مخزن: پمپ هیدرولیک با چرخش محور خود، روغن هیدرولیک را از مخزن مکش می‌کند. این فرآیند با کاهش فشار در ورودی پمپ و ایجاد فشار منفی انجام می‌شود.
2. فشرده‌سازی روغن: با ادامه چرخش پمپ، روغن به داخل محفظه پمپ کشیده شده و تحت فشار قرار می‌گیرد. فشار ایجاد شده توسط پمپ به میزان مورد نیاز برای حرکت کابین آسانسور تنظیم می‌شود.
3. انتقال روغن به سیلندر: روغن فشرده شده از طریق لوله‌های هیدرولیک به سیلندر هیدرولیک ارسال می‌شود. این فشار روغن باعث حرکت پیستون درون سیلندر و در نتیجه حرکت کابین آسانسور می‌شود.

ویژگی های پمپ پاوریونیت آسانسور هیدرولیک

• قدرت و کارایی بالا: پمپ‌های هیدرولیک توانایی تولید فشارهای بالا و تامین نیروی لازم برای سیستم‌های بزرگ را دارند.
• طول عمر طولانی: این پمپ‌ها معمولاً با مواد مقاوم و طراحی‌های مهندسی شده ساخته می‌شوند تا طول عمر طولانی و عملکرد پایدار داشته باشند.
• قابلیت تنظیم فشار: پمپ‌های هیدرولیک دارای تنظیمات مختلفی هستند که امکان تنظیم دقیق فشار خروجی را فراهم می‌کنند.
• صدای کم: برخی از انواع پمپ‌ها مانند پمپ‌های پره‌ای دارای صدای عملکرد کمتری هستند که این ویژگی برای محیط‌های مسکونی و تجاری مناسب است.

نحوه نگهداری و سرویس پمپ پاوریونیت هیدرولیک

• بازرسی دوره‌ای: شامل بازرسی‌های منظم برای اطمینان از عدم وجود نشتی و کارکرد صحیح پمپ. همچنین چک کردن وضعیت روغن هیدرولیک از نظر سطح، رنگ و وجود آلودگی‌ها.
• تعویض فیلترها: تعویض منظم فیلترهای روغن برای جلوگیری از ورود ذرات معلق و آلودگی‌ها به پمپ و اجزای دیگر سیستم ضروری است.
• روغن‌کاری و تمیزکاری: انجام روغن‌کاری و تمیزکاری‌های دوره‌ای برای حفظ کارایی و افزایش طول عمر پمپ الزامی است.

مخزن پاوریونیت هیدرولیک

مخزن پاوریونیت هیدرولیک یکی از اجزای کلیدی در سیستم هیدرولیک آسانسور است که نقش آن ذخیره و نگهداری روغن هیدرولیک است. عملکرد درست و مناسب این مخزن برای کارکرد طولانی مدت سیستم هیدرولیک بسیار حائز اهمیت است.

وظایف مخزن پاوریونیت هیدرولیک

• ذخیره روغن هیدرولیک: مخزن وظیفه ذخیره و نگهداری مقدار کافی روغن هیدرولیک برای عملکرد صحیح سیستم را بر عهده دارد. حجم مخزن باید به گونه‌ای باشد که نیازهای آسانسور را در تمامی شرایط عملیاتی برآورده کند.
• جدا کردن هوا و کف: مخزن به تفکیک هوا و کف ایجاد شده در روغن هیدرولیک کمک می‌کند. این ویژگی از ایجاد مشکلاتی مانند کاهش کارایی و آسیب به اجزای سیستم جلوگیری می‌کند.
• خنک‌سازی روغن: مخزن می‌تواند به عنوان یک رادیاتور عمل کرده و به کاهش دمای روغن کمک کند. حفظ دمای مناسب روغن هیدرولیک برای عملکرد بهینه سیستم ضروری است.

اجزای مخزن پاوریونیت هیدرولیک:

• بدنه مخزن: بدنه مخزن معمولاً از مواد مقاوم در برابر خوردگی و فشار ساخته می‌شود، مانند فولاد یا آلومینیوم. طراحی بدنه باید به گونه‌ای باشد که از نشت روغن و ورود آلودگی‌ها جلوگیری کند.
• دریچه باک: دریچه باک برای پر کردن و تخلیه روغن هیدرولیک از مخزن استفاده می‌شود. این دریچه معمولاً دارای یک فیلتر برای جلوگیری از ورود ذرات معلق به داخل مخزن است.
• سطح‌سنج (Level Gauge): سطح‌سنج برای نمایش سطح روغن در داخل مخزن استفاده می‌شود. این ابزار کمک می‌کند تا اپراتورها بتوانند به راحتی میزان روغن موجود در مخزن را مشاهده کنند و در صورت نیاز آن را پر کنند.
• فیلترها: فیلترهای نصب شده در مخزن به پاکسازی روغن هیدرولیک از ذرات معلق و آلودگی‌ها کمک می‌کنند. تعویض منظم این فیلترها برای حفظ کیفیت روغن و جلوگیری از آسیب به سیستم ضروری است.
• درپوش‌های تهویه: درپوش‌های تهویه به جلوگیری از ورود آلودگی‌ها و گرد و غبار به داخل مخزن کمک می‌کنند. این درپوش‌ها همچنین به تعادل فشار داخل مخزن با فشار محیط کمک می‌کنند.
• لوله‌های ورودی و خروجی: لوله‌های ورودی برای مکش روغن از مخزن به پمپ هیدرولیک استفاده می‌شوند. لوله‌های خروجی نیز برای بازگشت روغن به مخزن از سیستم هیدرولیک به کار می‌روند.

سرویس مخزن پاوریونیت هیدرولیک

مراحل سرویس و نگهداری مخزن پاوریونیت آسانسور هیدرولیک به شرح زیر است:

• • بازرسی دوره‌ای: انجام بازرسی‌های منظم برای اطمینان از عدم وجود نشتی و آلودگی در داخل مخزن. همچنین بررسی وضعیت فیلترها و تعویض آن‌ها در صورت نیاز.

• • تمیزکاری مخزن: تمیزکاری داخلی مخزن برای حذف ذرات معلق و آلودگی‌های جمع شده در کف مخزن به صورت دوره‌ای ضروری است. این کار معمولا در دوره‌های زمانی مشخص و با توجه به شرایط کارکرد آسانسور انجام می‌شود.

• • کنترل دما: اطمینان از کارکرد صحیح سیستم‌های خنک‌کننده برای حفظ دمای مناسب روغن به صورت دوره‌ای الزامی است. بررسی دوره‌ای دمای روغن و اتخاذ تدابیر لازم در صورت افزایش بیش از حد دما.

مخزن پاوریونیت هیدرولیک با ذخیره، نگهداری و خنک‌سازی روغن هیدرولیک نقش بسیار مهمی در کارکرد بهینه سیستم هیدرولیک آسانسور دارد. نگهداری و بازرسی‌های دوره‌ای این مخزن برای اطمینان از عملکرد صحیح و طولانی مدت سیستم ضروری است.

هندپمپ پاور هیدرولیک

هندپمپ پاور هیدرولیک (Hand Pump) یک دستگاه دستی است که برای ایجاد فشار هیدرولیک و تامین نیروی لازم برای عملکرد سیستم‌های هیدرولیک استفاده می‌شود. این پمپ‌ها معمولا در مواردی به کار می‌روند که نیازی به استفاده از منابع قدرت الکتریکی یا موتوری نباشد و یا به عنوان یک ابزار کمکی در مواقع اضطراری استفاده شوند.

هندپمپ پاور هیدرولیک به عنوان یک ابزار مهم، امکان ایجاد فشار هیدرولیک به صورت دستی را فراهم می‌کند و در موارد مختلفی مانند موارد اضطراری، تست و کالیبراسیون به کار می‌رود.

نحوه کار هندپمپ پاور هیدرولیک

مکش روغن به داخل سیلندر:

با حرکت اهرم به سمت بالا، پیستون به سمت پایین حرکت کرده و یک فضای خلاء در سیلندر ایجاد می‌کند. این فضای خلاء باعث مکش روغن از مخزن به داخل سیلندر می‌شود.

فشرده‌سازی روغن:

با حرکت اهرم به سمت پایین، پیستون به سمت بالا حرکت می‌کند و روغن داخل سیلندر تحت فشار قرار می‌گیرد. فشار ایجاد شده توسط پیستون باعث حرکت روغن به سمت خروجی پمپ و سیستم هیدرولیک می‌شود.

انتقال نیروی هیدرولیک به سیستم:

روغن فشرده شده از طریق لوله‌ها و اتصالات به سیستم هیدرولیک منتقل می‌شود. این فشار روغن می‌تواند برای انجام کارهایی مانند بلند کردن، جابجایی یا اعمال نیرو در سیستم‌های هیدرولیک استفاده شود.

کاربردهای هندپمپ پاور هیدرولیک

1. تعمیر و نگهداری: هندپمپ‌ها معمولاً در تعمیر و نگهداری سیستم‌های هیدرولیک به عنوان یک ابزار کمکی استفاده می‌شوند. در مواقعی که دسترسی به منابع قدرت الکتریکی یا موتوری ممکن نیست، هندپمپ‌ها به کار می‌آیند.
2. موارد اضطراری: در مواقع اضطراری که نیاز به ایجاد فشار هیدرولیک فوری است، هندپمپ‌ها به عنوان یک راه‌حل سریع و مؤثر استفاده می‌شوند.
3. آزمایش و کالیبراسیون: هندپمپ‌ها برای آزمایش و کالیبراسیون دستگاه‌های هیدرولیک به کار می‌روند. این پمپ‌ها به اپراتورها امکان می‌دهند تا فشار مورد نیاز را به دقت تنظیم و کنترل کنند.



شیر کنترل پاوریونیت هیدرولیک

شیر کنترل پاوریونیت آسانسور هیدرولیک یکی از اجزای حیاتی در سیستم هیدرولیکی این نوع آسانسورها است که وظیفه تنظیم جریان و فشار روغن هیدرولیک را بر عهده دارد. نگهداری و بازرسی‌های دوره‌ای این شیرها برای اطمینان از عملکرد صحیح و طولانی مدت سیستم ضروری است.

وظایف شیر کنترل پاوریونیت هیدرولیک عبارتند از:

• تنظیم جریان روغن: شیر کنترل می‌تواند میزان جریان روغن عبوری را تنظیم کند، که این تنظیمات برای کنترل سرعت حرکت آسانسور ضروری است.
• تنظیم فشار روغن: شیر کنترل می‌تواند فشار روغن را در سیستم هیدرولیک تنظیم و کنترل کند تا از فشار بیش از حد و آسیب به سیستم جلوگیری شود.
• جلوگیری از برگشت روغن: برخی از شیرهای کنترل به گونه‌ای طراحی شده‌اند که از بازگشت روغن به مخزن یا اجزای دیگر سیستم جلوگیری می‌کنند.

انواع شیرهای کنترل هیدرولیک

شیرهای فشارشکن (Pressure Relief Valves): این شیرها برای تنظیم و محدود کردن حداکثر فشار در سیستم هیدرولیک استفاده می‌شوند.

هنگامی که فشار روغن از مقدار تنظیم شده بیشتر می‌شود، شیر باز شده و اجازه می‌دهد تا روغن اضافی به مخزن بازگردد.

شیرهای جهت‌دار (Directional Control Valves): این شیرها برای تغییر جهت جریان روغن در سیستم استفاده می‌شوند. با تغییر موقعیت شیر، می‌توان مسیر جریان روغن را به سمت جک‌ها یا سیلندرهای مختلف هدایت کرد.

شیرهای کنترل جریان (Flow Control Valves): این شیرها برای تنظیم مقدار جریان روغن در سیستم به کار می‌روند. این تنظیمات برای کنترل سرعت حرکت پیستون‌ها و جک‌ها اهمیت دارند.

نحوه کار شیر کنترل پاوریونیت آسانسور هیدرولیک

مرحله اول: تنظیم فشار

شیرهای فشارشکن با تنظیم یک فنر داخلی، حداکثر فشار مجاز در سیستم را تعیین می‌کنند. هنگامی که فشار سیستم به حد تنظیم شده می‌رسد، شیر باز می‌شود و اجازه می‌دهد تا روغن اضافی به مخزن بازگردد، که این کار از افزایش بیش از حد فشار و آسیب به سیستم جلوگیری می‌کند.

مرحله دوم: کنترل جهت جریان

شیرهای جهت‌دار دارای پورت‌های ورودی و خروجی متعدد هستند که با تغییر موقعیت شیر، جریان روغن به مسیرهای مختلف هدایت می‌شود. این شیرها معمولاً به صورت دستی یا به وسیله سیگنال‌های الکتریکی یا هیدرولیکی کنترل می‌شوند.

مرحله سوم: کنترل جریان

شیرهای کنترل جریان با تنظیم اندازه دهانه شیر، مقدار جریان روغن عبوری را کنترل می‌کنند. این کنترل دقیق برای تنظیم سرعت حرکت اجزای سیستم هیدرولیک بسیار مهم است.

سایلنسر پاوریونیت هیدرولیک

سایلنسر (Silencer) یا کاهنده صدا در پاوریونیت هیدرولیک یک قطعه مهم است که برای کاهش صدای تولید شده توسط سیستم هیدرولیک (به ویژه در هنگام عبور جریان روغن از شیرها و پمپ‌ها) استفاده می‌شود.

صدای تولید شده در سیستم‌های هیدرولیک می‌تواند به علت جریان سریع روغن، ارتعاشات مکانیکی و عملکرد پمپ‌ها و شیرها باشد. سایلنسر به منظور بهبود شرایط کاری و کاهش آلودگی صوتی به کار می‌رود.

وظایف سایلنسر پاوریونیت آسانسور هیدرولیک عبارت است از:

• کاهش صدا: اصلی‌ترین وظیفه سایلنسر کاهش صدای تولید شده توسط سیستم هیدرولیک است. این کار به بهبود شرایط کاری و کاهش استرس صوتی بر روی کارکنان و کاربران سیستم کمک می‌کند. مواد جاذب صدا در داخل سایلنسر امواج صوتی را جذب کرده و انرژی صوتی را به حرارت تبدیل می‌کنند. این فرآیند باعث کاهش شدت صدای تولید شده توسط سیستم هیدرولیک می‌شود.
• جلوگیری از انتقال ارتعاشات: سایلنسر می‌تواند به کاهش و جلوگیری از انتقال ارتعاشات ناشی از عملکرد پمپ‌ها و شیرها به سایر بخش‌های سیستم و محیط کمک کند. این ویژگی می‌تواند به افزایش عمر مفید قطعات و کاهش هزینه‌های نگهداری منجر شود.

انواع سایلنسرهای پاوریونیت هیدرولیک

سایلنسرهای جاذب (Absorptive Silencers): این نوع سایلنسرها از مواد جاذب صدا مانند فوم‌های آکوستیک یا الیاف معدنی ساخته شده‌اند. وظیفه اصلی آن‌ها جذب امواج صوتی و کاهش شدت صدا است.

سایلنسرهای انعکاسی (Reflective Silencers): این نوع سایلنسرها با استفاده از ساختارهای پیچیده و مسیرهای انحرافی، صدای تولید شده را منعکس و پراکنده می‌کنند. این کار باعث کاهش شدت صدا می‌شود.

سایلنسرهای ترکیبی (Combination Silencers): این سایلنسرها ترکیبی از ویژگی‌های جاذب و انعکاسی را دارند و به طور همزمان از هر دو روش برای کاهش صدا استفاده می‌کنند. این نوع سایلنسرها معمولاً کارایی بالاتری در کاهش صدا دارند.

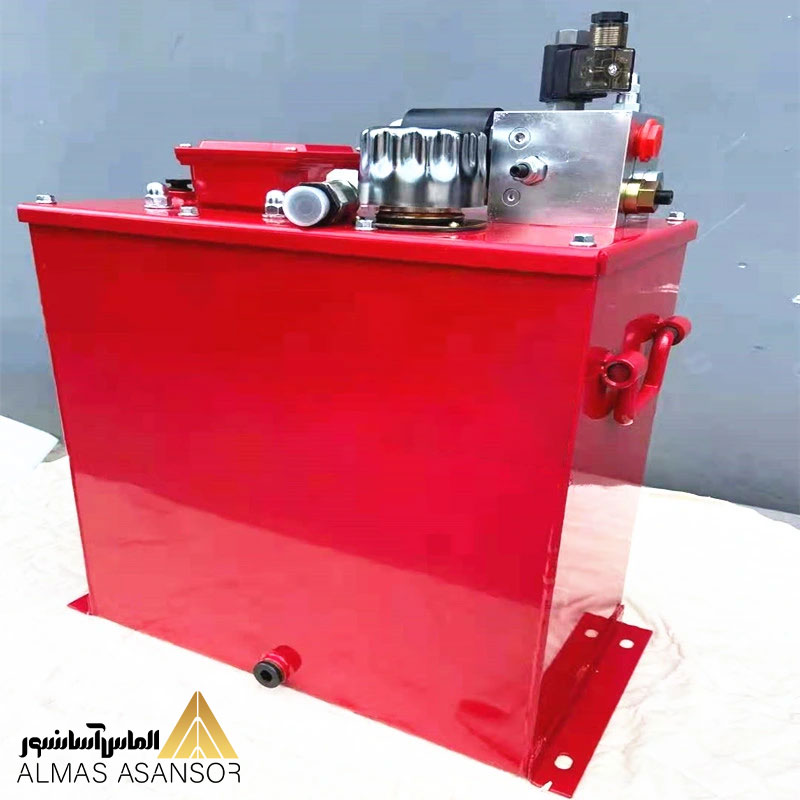

نصب پاوریونیت آسانسور هیدرولیکی – الماس آسانسور

نصب پاوریونیت آسانسور هیدرولیک باید توسط متخصصین و تکنسین‌های ماهر و با تجربه انجام شود تا اطمینان حاصل شود که سیستم به درستی و صحیح نصب شده است. شرکت الماس آسانسور در روند نصب آسانسور هیدرولیک، کلیه مراحل را برای شما با بهترین کیفیت انجام خواهد داد.

مراحل نصب پاوریونیت آسانسور هیدرولیک عبارت است از:

1. بررسی و آماده‌سازی محل نصب: اطمینان از آماده بودن محل نصب، از جمله تأمین فضای کافی، تهویه مناسب و آماده‌سازی زیرساخت‌های لازم.
2. نصب پاوریونیت و تجهیزات مرتبط: قرار دادن پاوریونیت در محل تعیین شده و اتصال آن به سیستم‌های هیدرولیک. همچنین نصب تجهیزات مرتبط مانند مخزن روغن، پمپ، شیرهای کنترل و سایلنسر.
3. اتصالات لوله‌کشی و برق‌رسانی: اتصال لوله‌های هیدرولیک به پاوریونیت و سایر اجزای سیستم. همچنین انجام اتصالات برق برای موتور پاوریونیت و سایر تجهیزات الکتریکی.
4. تنظیم و کالیبراسیون سیستم: تنظیم فشار و جریان روغن با استفاده از شیرهای کنترل. در ادامه، کالیبراسیون سیستم برای اطمینان از عملکرد صحیح آسانسور.
5. تست و بررسی عملکرد: انجام تست‌های لازم برای اطمینان از عملکرد صحیح سیستم. همچنین بررسی نهایی برای شناسایی و رفع هر گونه مشکل یا نقص.
6. آموزش و تحویل: آموزش کاربران و مسئولین نگهداری در مورد عملکرد سیستم و نحوه استفاده. در نهایت تحویل سیستم به مالک یا مدیر ساختمان.

نکات مهم در نصب پاوریونیت آسانسور هیدرولیک

حتما در انتخاب پاوریونیت آسانسور هیدرولیک حساسیت لازم را به خرج دهید تا محصولی با کیفیت و مطابق بااستانداردها روز انتخاب کنید. نصب پاوریونیت آسانسور هیدرولیک باید توسط تیم‌های متخصص و با تجربه انجام شود تا اطمینان حاصل شود که سیستم به درستی و به صورت ایمن نصب و راه‌اندازی می‌شود.
