چاه آسانسور چیست و چه کاربردی دارد؟

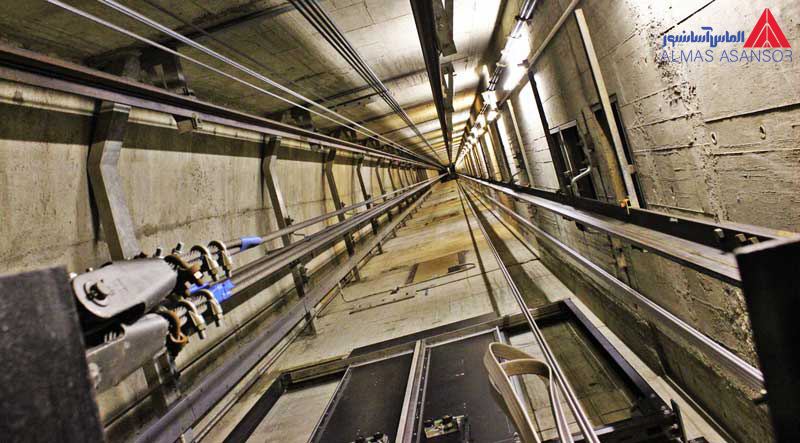

به فضایی که ریل‌ها و دیگر تجهیزات آسانسور در آن نصب شده و کابین آسانسور در آن بالا و پایین می‌رود، چاه آسانسور می‌گویند. طراحی چاه آسانسور معمولاً به صورت مربع یا مستطیل انجام می‌شود و کابین آسانسور را محصور میکند.
همچنین اکثر آسانسور‌ها به یک چاله آسانسور در زیر طبقه اول نیاز دارند. این گودال برای قرار دادن پایه ریل‌های آسانسور، سوراخ جک و پیستون و همچنین تجهیزات ضربه‌ای کابین ساخته شده است. در بیشتر موارد به یک نردبان کوچک نیز برای دسترسی به کف چاله، یک چراغ در گودال برای روشنایی، و همچنین یک گودال برای پمپاژ کف چاله آسانسور نیاز است. ساخت چاه و چاله آسانسور در زمان ساخت اولیه ساختمان انجام می‌شود.
در بسیاری از موارد، چاهک آسانسور به دلیل قرار گرفتن در کف سازه، ممکن است به زیر سطح آب برود. در این صورت، یک طرح ضد آب برای دیوار‌های گودال و همچنین یک سیستم پمپاژ مشخص شده است تا اطمینان حاصل شود که گودال آسانسور پر از آب نمی‌شود.
در این مطلب قصد داریم شما را بیشتر با چاه آسانسور و همچنین چاله آسانسور(چاهک) آشنا کنیم. تا انتهای مطلب با ما همراه باشید.
چاه آسانسور چیست؟
آسانسور به طور متوسط ۲۰۰۰۰ نفر را در سال جابجا میکند. این بدان معناست که برای یک ساختمان معمولی با آسانسور، حداقل ۵۴ نفر به این دستگاه متکی هستند تا با آن به طبقه بعدی خود برسند.
ماشین آلاتی که انتظار می‌رود روزانه این بار را حمل کنند و به طور مداوم در اوج ایمنی کار کنند، باید بر پایه‌ای قوی برای کمک به جریان همه چیز به عنوان یک سیستم کلی تکیه کنند.
این فونداسیون، مشابه سیستم عامل برای آسانسور عمل میکند، که در زیر زمین و در جایی است که به آن چاه آسانسور و چاله آسانسور می‌گویند. بخشی از آسانسور که افراد زیادی با آن آشنایی ندارند. چه آسانسور مسکونی و چه باربری، اکثر آسانسور‌ها دارای چاهک آسانسور هستند.
این گودال، اگر چه معمولاً برای مسافران قابل مشاهده نیست، اما نقش اساسی در رساندن شما بدون زحمت به طبقه بعدی ایفا میکند.
چاهک آسانسور (یا چاله آسانسور) فضایی است که درست زیر طبقه همکف قرار دارد. این فضای چهار دیواری هسته پایه آسانسور شما است.
حفاظت از پایه آن، بخش مهمی از حفظ آسانسور شما در شرایط عالی، ایمن و سالم برای مسافران است.
معمولا یک لامپ، گودال را به همراه برخی تجهیزات فولادی، چند قطعه فلزی ضخیم سیم پیچ (بافر) روشن میکند. برخی اوقات یک سیستم پمپاژ آب برای کمک به حذف هر گونه آبی که ممکن است وارد چاه آسانسور شده باشد وجود دارد.
دو نوع اصلی سیستم آسانسور وجود دارد و هر کدام دارای ماشین آلات مختلفی در چاه آسانسور خود هستند:
-
- گودال آسانسور هیدرولیک
-
- گودال آسانسور کششی
اگر مشکلی در آسانسور شما وجود دارد، بررسی چاله آسانسور می‌تواند به تشخیص مشکل کمک کند.
تفاوت چاه و چاهک آسانسور
چاه آسانسور در واقع همان فضای تونل شکل عمودی است که از پایین‌ترین نقطه ساختمان شروع، و تا آخرین نقطه توقف آسانسور ادامه پیدا میکند. چاه آسانسور مکانیست که ریل‌ها و تجهیزات آسانسور در آن نصب می‌شود و کابین به صورت عمودی در آن حرکت میکند. همچنین هیچ گونه تجهیزات اضافی نباید در چاه آسانسور نصب گردد.
چاهک آسانسور به همان چاله‌ای گفته می‌شود که در پایین‌ترین نقطه چاه آسانسور قرار دارد. چاهک آسانسور پایین‌تر از سطح همکف و در پی ساختمان قرار دارد. چاهک آسانسور به منظور تأمین فضای جان پناه برای تکنسین‌های آسانسور، و همچنین نصب برخی از تجهیزات نظیر ضرب گیر، بافر و غیره استفاده می‌شود.
چرا تمیز نگه داشتن چاه آسانسور مهم است؟
بیایید فرض کنیم مقداری پول خرد را در شکاف آسانسور پایین میاندازید، کجا می‌رود؟
اقلام افتاده از مسافران و گرد و غبار و زباله‌های ناشی از استفاده منظم از آسانسور تمایل دارند در یک مکان (چاه آسانسور )جمع شوند.
این زباله‌ها با آبی که معمولاً وارد گودال می‌شود مخلوط می‌شود زیرا پایین‌ترین قسمت ساختمان است. در این حالت گودالی از فاضلاب ایجاد می‌شود.
این گودال اگر به درستی نگهداری و تمیز نشود، برای تجهیزات نصب شده در چاه آسانسور خطر ایجاد میکند. این محیط زباله جدید خطر نقص آسانسور و در پی آن، آسیب مسافران را افزایش می‌دهد.
از آنجایی که توصیه نمی‌شود افراد غیرمجاز وارد یک چاه آسانسور شوند، برای دسترسی و تمیز کردن این منطقه باید به شخصی که در این زمینه مهارت دارد متوسل شوید.
به هیچ عنوان افراد عادی نباید وارد چاه آسانسور شوند. تنها تیمی که در این ضمینه تخصص و تجربه دارد باید این کار را انجام دهند.
تکنسین‌های متخصص الماس آسانسور با بیش از 17 سال تجربه در زمینه عایق رطوبتی چاله آسانسور، اینجا هستند تا به شما کمک کنند.
خدمات عبارتند از:
-
- عایق رطوبتی چاله آسانسور
-
- نظافت و بررسی چاهک آسانسور
-
- حذف ضایعات اضافی
علاوه بر کثیفی، قطعات مهمی نیز در چاه آسانسور وجود دارد که نیاز به سرویس دارند، بنابراین باید به طور منظم بررسی شوند.
برخی از مواردی که نیاز به بررسی در چاه آسانسور دارند عبارتند از:
-
- بررسی فنر‌های بافر برای متوقف کردن کابین آسانسور در صورت افتادن یا زیاد شدن وزن آن. آسانسورهای کششی دارای مجموعه‌ای از فنر‌ها در زیر وزنه‌های تعادل نیز خواهند بود.
-
- بررسی لوله کشی آسانسورهای هیدرولیک
-
- بررسی جک‌های هیدرولیک که ماشین را بالا می‌برند یا روی کف گودال در دو طرف ماشین قرار می‌گیرند.
-
- آسانسورهای کششی دارای یک شیف گاورنر هستند که ترمز طناب را کنترل میکند.
-
- نردبانی که تکنسین بتواند داخل چاه آسانسور برود.
-
- سیم کشی برق شامل چراغ و پریز برای اهداف کاری.
برای تکنسین‌ها بسیار مهم است که زمانی که قصد ورود به چاه آسانسور را دارند، این قسمت تمیز باشد. اما نه فقط به دلایل زیبایی. اگر گودال تمیز باشد، نشتی‌های کوچک را می‌توان قبل از تبدیل شدن به یک مشکل، کشف و رفع کرد. اگر چاه آسانسور کثیف باشد، نشتی قابل تشخیص نیست. هر قسمت و قطعه‌ای که ممکن است از آسانسور افتاده باشد، در نهایت به چاهک آسانسور سقوط میکند و در صورت تمیزی چاله آسانسور، قابل شناسایی است. در این حال به تکنسین هشدار می‌دهد که باید به دنبال منشا خرابی بگردد.
مشکلات ناشی از نشت آب در چاله آسانسور
چاله آسانسور یکی از قسمت‌های ساختمان است که تقریباً هرگز به ذهن افراد و مسافران آسانسور نمی‌آید. حداقل تا زمانی که آسانسور خراب نشود! یکی از مشکلات رایج در چاله آسانسور نشت آب است. هنگامی که آب به داخل چاله آسانسور نفوذ میکند، عواقب آن می‌تواند فاجعه بار باشد.
-
- شرایط خاص خطر نشت آب را به چاله آسانسور افزایش می‌دهد
آب می‌تواند از طریق کف یا دیواره‌های گودال به داخل چاله آسانسور نفوذ کند. این اغلب در ساختمان‌هایی با پی‌های نشتی اتفاق می‌افتد، به خصوص به دلیل ترک در بتن. خطر نشت آب نیز در مناطقی که سطح ایستابی بالا است، چشم انداز اطراف آن درجه‌بندی ضعیفی دارد و زمین زهکشی ضعیفی دارد، بیشتر است.
-
- آب موجود در چاله آسانسور می‌تواند بر عملکرد و ایمنی آسانسور تأثیر بگذارد
هر گونه آب در یک گودال آسانسور می‌تواند مکانیسم بالابر و سیستم‌های الکتریکی را تحت تأثیر قرار دهد که می‌تواند منجر به خرابی آسانسور شود. اگر سطح آب به اجزای الکتریکی آسانسور برسد، وضعیت می‌تواند برای مسافران بسیار خطرناک شود.
آب موجود در گودال آسانسور نیز می‌تواند باعث خوردگی برخی از قطعات به خصوص قطعات فولادی شود. این وضعیت در صورت بی‌توجهی می‌تواند امنیت مسافران را نیز تهدید کند.
از دلایلی که تعمیرکار شما نیاز به بررسی گودال دارد، بررسی تجمع آب است. این می‌تواند برای تجهیزات آسانسور بسیار آسیب‌رسان باشد. در این صورت باید آن را پمپاژ کرد و برای جلوگیری از تکرار، اقدامات لازم را انجام داد.
-
- برای حفظ یک پایه سالم و قوی، از زوال ناشی از آسیب آب جلوگیری کنید.
اهمیت ضد آب کردن مناسب گودال آسانسور
آب تراوش شده به چاه آسانسور می‌تواند با روغن و گریس تجهیزات آسانسور آلوده شود. بنابراین پمپ چاله راه حلی برای حذف آب توصیه نمی‌شود، مگر اینکه آب با رعایت مقررات زیست محیطی از گودال خارج شود. در عوض، راه حل ایده‌آل حل مشکل در منبع با عایق رطوبتی مناسب بتن در چاله آسانسور است.
حتی اگر یک گودال آسانسور مجهز به پمپ چاله باشد، در صورت بارندگی شدید، ممکن است آب به دلیل زهکشی طوفان نتواند پراکنده شود. در واقع، در این شرایط، فاضلاب تحت فشار شدید قرار می‌گیرد که می‌تواند منجر به برگشت آب شود.
تعمیر و نگهداری گودال آسانسور باید توسط افراد متخصص انجام شود
تجمع آب ساکن در یک گودال آسانسور می‌تواند بوی بدی را ایجاد کند. این ناشی از گاز سولفید هیدروژن ناشی از هضم بی‌هوازی است. این گاز علاوه بر بوی نامطبوع می‌تواند برای تکنسین‌های آسانسور و تعمیرکاران نیز خطرناک باشد.
بنابراین، هر مانوری که تحت این شرایط انجام شود، نیاز به پرسنل آموزش دیده و واجد شرایط برای ورود به یک فضای محدود، با استفاده از تجهیزات مواجهه با گاز دارد که می‌تواند وجود ماده سمی را تشخیص دهد.
ابعاد چاله آسانسور
اگر چه به نظر می‌رسد که چاله آسانسور، تنها یک سوراخ ساده در زمین باشد، اما این گودال اهداف مفید زیادی دارد. چاهک آسانسور باید به اندازه کافی عمیق باشد. همه چیز‌هایی که از پایین کابین آویزان هستند مانند کابل‌ها، محافظ‌ها و قطعات مکانیکی. زمانی که کابین آسانسور پایین می‌آید، به یک فضای پناه نیاز دارد. هرچه سرعت کابین بیشتر باشد، گودال باید عمیق‌تر باشد.
چاه آسانسور یک فرورفتگی در پایین‌ترین طبقه فرود است که برای پارک کردن اتاق کابین آسانسور طراحی شده است و در عین حال ورودی کابین و آستانه را در سطح فرود نگه می‌دارد.
برای نصب آسانسور، ارتفاع از کف چاله تا جایی که آسانسور اولین توقف خود را انجام می‌دهد، باید 190 cm باشد. عمق چاه آسانسور می‌تواند با توجه به نقشه و طراحی آسانسور تغییر کند.
مساحت چاه آسانسور همان عرض و طول راه آسانسور خواهد بود، اما بسته به نوع آسانسور می‌تواند تغییر کند. گودال پایه چاه آسانسور است و برای مدل‌های هیدرولیک، این ناحیه نیز باید تقویت و مهندسی شود تا بار‌های وارد شده بر روی کف گود توسط آسانسور را حمل کند. بایدکف گودال با میلگرد فولادی و بتن بسیار ضخیم تقویت شود است.
در برخی مناطق، یک زهکش در مرکز گودال نیز ممکن است مورد نیاز باشد. نکته مهم این است که تجهیزات آسانسور نباید با آب در تماس باشند. اگر ملکی دارید که دارای مشکلات آب زیرزمینی است، باید اقدامات احتیاطی بیشتری را انجام دهید تا گودال را قبل از نصب آسانسور آب‌بندی و ضد آب کنید.
استاندارد چاه آسانسور
از آنجا که چاه آسانسور و چاهک آسانسور پایه و هسته اصلی آسانسور‌ها هستند، لازم است که نکات ایمنی و قوانین چاه آسانسور در آن‌ها به خوبی رعایت شود. برخی از استاندارد‌های موجود عبارتند از:
-
- تراز بودن کف چاهک: کف چاهک آسانسور باید کاملاً تراز و صاف باشد. باید اقدامات و پیش‌بینی‌های لازم جهت تخلیه آب از چاهک آسانسور انجام شود. همچنین چاله آسانسور باید کاملاً نسبت به آب عایق باشد.
-
- درب ورود و خروج چاهک: اگر چاهک آسانسور شما ارتفاع بیش از ۲ متر و نیم داشته باشد، باید دربی جدا برای آن تعبیه شود. اگر امکان نصب درب جداگانه ندارید، باید یک نردبان یا پلکان مناسب در چاهک آسانسور قرار دهید.
-
- ابعاد چاله آسانسور: ابعاد چاله آسانسور باید به گونه‌ای باشد که وقتی کابین آسانسور در پایین‌ترین توقف خود ایستاده، فضای کافی جهت حرکت در چاله وجود داشته باشد. پیشنهاد می‌شود که ابعاد چاله آسانسور 1 متر در 60 سانت و ارتفاع 50 سانت باشد.
-
- تجهیزات ضروری در چاله آسانسور: باید یک شاسی توقف اضطراری در چاهک آسانسور برای استفاده در شرایط خاص وجود داشته باشد. همچنین وجود پریز برق و کلید روشنایی در چاهک آسانسور الزامی است.
در نهایت، چاه آسانسور چیزی بیش از یک سطل زباله است و اجزای مهمی را در خود جای داده است که آسانسور‌ها را روان و ایمن نگه می‌دارد. بنابراین دفعه بعد که وسوسه شدید که یک سکه در آن شکاف بیندازید، به کسی فکر کنید که باید همه آن زباله‌ها را از پایین جمع کند!
گودال بخشی جدایی ناپذیر از بالابر است که باید تمیز نگه داشته شود. همچنین به صورت مداوم بررسی شود تا زمانی که تعمیر و نگهداری سالانه، توسط شرکت آسانسور شما انجام شود. برای ایمنی بسیار مهم است که فقط تکنسین‌های آموزش دیده و با تجربه آسانسور وارد این منطقه شوند. اگر کلید‌ها یا تلفن همراه در چاه آسانسور افتادند، باید با شرکت خدمات آسانسور خود تماس بگیرید تا این موارد را بررسی کنند.
