سون سگمنت آسانسور چیست و چه کاربردی دارد؟

سون سگمنت (Seven Segment Display) یا به اختصار SSD یکی از معمولترین،ارزانترین،پر کاربردترین و سهل الاستفاده ترین قطعه های نمایشگر در دنیاست.

سون سگمنت آسانسور یکی از قطعات مهم در سیستم ارتباطی و ناوبری هر آسانسور است که اگر چه در نگاه اول ساده به نظر می‌رسد، اما نقش مهمی در تجربه کاربری و اعلام وضعیت لحظه‌ای کابین ایفا می‌کند. این نمایشگرهای دیجیتال، با نمایش اعداد مربوط به شماره طبقات و گاهی علائم وضعیت اضطراری، رابط اصلی میان سیستم تابلو فرمان و مسافران هستند. انتخاب یک سون سگمنت با کیفیت نه تنها بر زیبایی دکوراسیون داخلی کابین و پنل‌های طبقات تأثیر می‌گذارد، بلکه پایداری آن در برابر نوسانات برقی و طول عمر بالای نمایشگر، از دغدغه‌های مهم مدیران ساختمان و سرویس‌کاران آسانسور محسوب می‌شود. در این مقاله قصد داریم به بررسی فنی این قطعه، کاربردهای آن و نکات ضروری برای خرید و نگهداری بهینه بپردازیم تا انتخابی بهتری داشته باشید.

سون سگمنت آسانسور چیست و چه کاربردی دارد؟

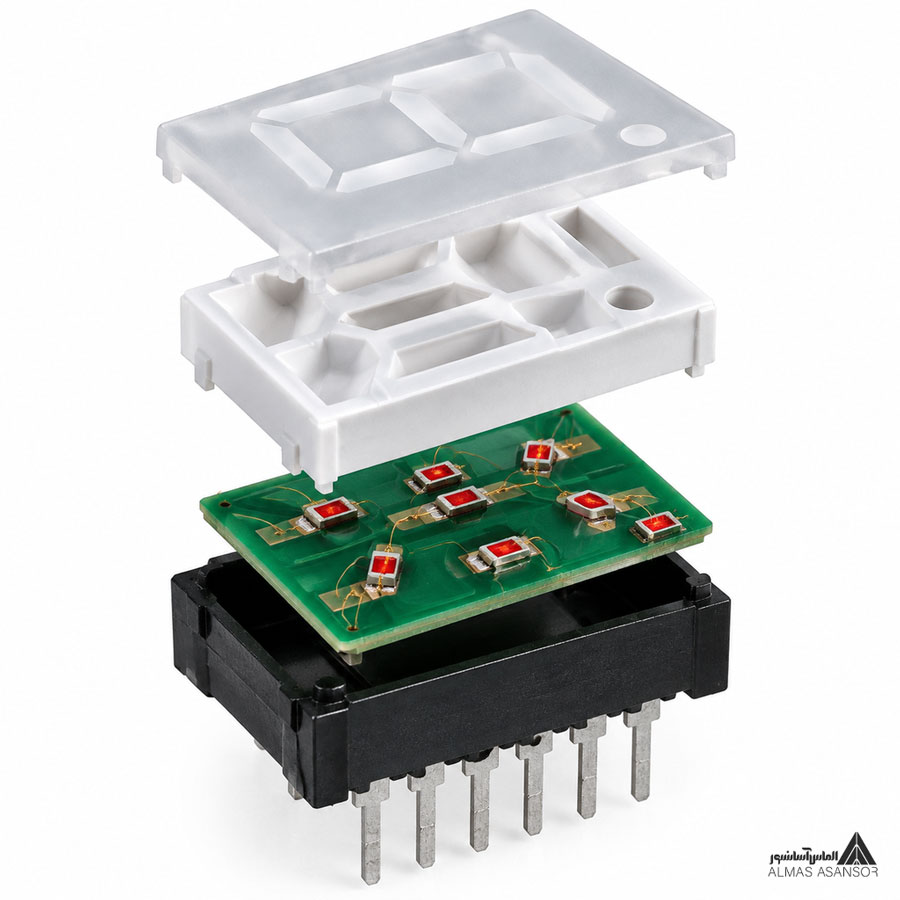

سون سگمنت در صنعت آسانسور به نوعی نمایشگر دیجیتال گفته می‌شود که از هفت بخش (دیود نوری یا LED) مجزا تشکیل شده است. آرایش این هفت بخش به شکلی است که با روشن و خاموش شدن ترکیب‌های مختلف آنها، می‌توان ارقام صفر تا نه و برخی حروف خاص را به نمایش درآورد. در سیستم‌های پیشرفته‌تر، یک بخش هشتم نیز برای نمایش نقطه اعشار یا نشانگر جهت حرکت (پیکان) اضافه می‌شود.

کارکرد اصلی این نمایشگر در آسانسور شامل موارد زیر است:

• اعلام دقیق طبقه: وظیفه اصلی این قطعه، دریافت سیگنال از تابلو فرمان آسانسور و تبدیل آن به عدد قابل‌ فهم برای مسافر است تا موقعیت دقیق کابین در هر لحظه مشخص باشد.
• نمایش جهت حرکت: در بسیاری از مدل‌های مدرن، سون سگمنت‌ها در کنار نمایش عدد طبقه، وضعیت حرکت کابین (رو به بالا یا پایین) را با استفاده از علائم نورانی به مسافر اطلاع می‌دهند.
• اعلام وضعیت‌های خاص: در مواقعی که آسانسور در حالت‌های خاصی مانند “سرویس”، “اضافه بار” یا “فایرمن” قرار می‌گیرد، سون سگمنت‌ها با نمایش کدهای اختصاری (مانند حروف F یا E)، وضعیت سیستم را به سرویس‌کار یا مسافران اطلاع می‌دهند.

در واقع، سون سگمنت‌ها پل ارتباطی میان تابلو فرمان و کاربران هستند. برخلاف نمایشگرهای LCD یا TFT که اطلاعات گرافیکی متنوعی را پخش می‌کنند، سون سگمنت‌ها به دلیل خوانایی بسیار بالا، مصرف انرژی ناچیز و مقاومت در برابر محیط‌های صنعتی و پرتردد، همچنان پرکاربردترین نوع نمایشگر در پنل‌های طبقات و کابین محسوب می‌شوند. این قطعه با اتصال به برد اصلی تابلو فرمان (از طریق روش‌های سریال یا پارالل)، داده‌های دریافتی از سنسورهای آهنربایی مستقر در چاه آسانسور را به صورت بصری به ما نمایش می‌دهد.

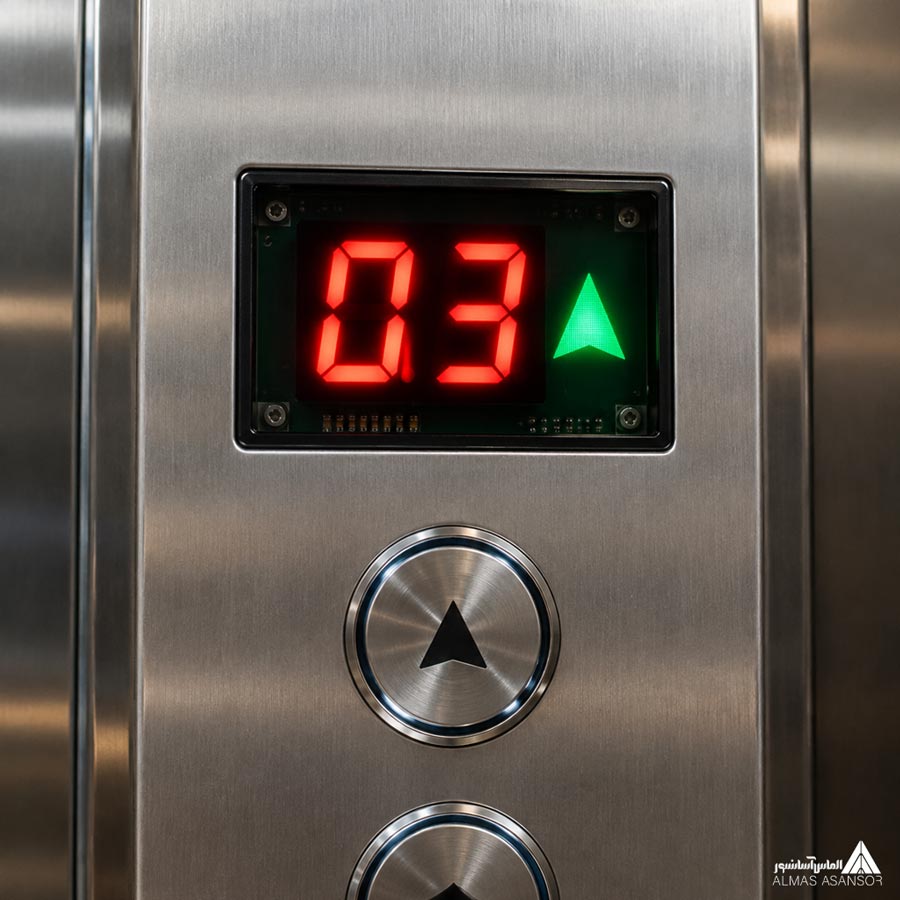

انواع سون سگمنت در پنل کابین و طبقات آسانسور

شناخت انواع سون سگمنت به شما کمک می‌کند تا بر اساس نوع تابلو فرمان و شستی‌های احضار آسانسور (COP/LOP) خود، قطعه سازگار را انتخاب کنید. سون سگمنت‌ها در آسانسور بر اساس سه فاکتور اصلی دسته‌بندی می‌شوند که عبارتند از نوع تکنولوژی نمایش، نحوه انتقال داده (سریال یا پارالل) و محل نصب. در ادامه، اصلی‌ترین مدل‌های موجود در بازار را بررسی می‌کنیم.

دسته بندی بر اساس ساختار نمایش

در پروژه‌های آسانسوری، ما با دو تکنولوژی کلی در ساختار ظاهری نمایشگرها روبرو هستیم:

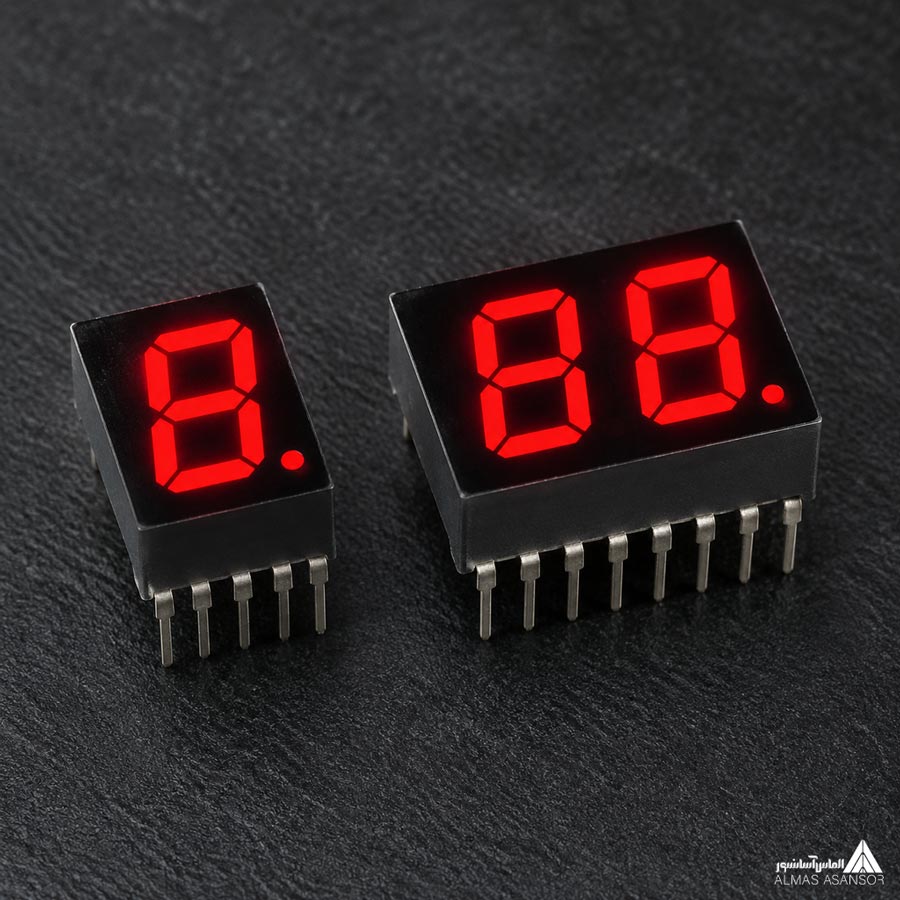

1. سون سگمنت‌های LED کلاسیک: این مدل‌ها همان نمایشگرهای رایج با دیودهای نوری هستند که در رنگ‌های قرمز، سبز یا آبی تولید می‌شوند. این مدل‌ها به دلیل قیمت اقتصادی و کنتراست بسیار بالا در نور محیط، در اکثر ساختمان‌های مسکونی و تجاری قدیمی و جدید نصب می‌شوند.
2. نمایشگرهای ماتریس نقطه‌ای: اگرچه از نظر ظاهری متفاوت از سون سگمنت‌های خطی هستند، اما در دسته نمایشگرهای عددی قرار می‌گیرند. این نمایشگرها به جای هفت خط، از شبکه کوچکی از نقاط نورانی تشکیل شده‌اند که اجازه می‌دهد علاوه بر اعداد، حروف، فلش‌های حرکتی و حتی پیغام‌های متنی (مانند درب بسته شد) با وضوح بیشتری نمایش داده شود.

دسته بندی بر اساس نوع ارتباط (سیگنالینگ)

یکی از مهمترین نکات در هنگام خرید سون سگمنت آسانسور، توجه به پروتکل ارتباطی آن با تابلو فرمان است که تعیین‌ کننده نحوه سیم‌کشی می‌باشد:

• سون سگمنت‌های پارالل: در این مدل، برای هر طبقه یک رشته سیم مجزا از تابلو فرمان به سمت نمایشگر کشیده می‌شود. این روش سنتی است و در آسانسورهای قدیمی یا تابلوهای ساده کاربرد دارد.
• سون سگمنت‌های سریال: این مدل‌ها جدیدتر هستند و تنها با ۲ تا ۴ رشته سیم، تمام داده‌ها را دریافت می‌کنند. اکثر تابلو فرمان‌های میکروپروسسوری جدید از این پروتکل پشتیبانی می‌کنند، چرا که خطای سیم ‌کشی را به شدت کاهش داده و نصب را سریع‌تر می‌کنند.

برای درک بهتر تفاوت‌های اصلی این نمایشگرها، جدول زیر را مشاهده کنید:

علاوه بر این موارد، سون سگمنت‌ها در دو موقعیت اصلی نصب می‌شوند: در پنل کابین (COP) که نمایشگر بزرگ‌تر و با جزئیات بیشتر است و در شستی‌های طبقات (LOP) که معمولا ابعاد کوچک‌تری دارند و تنها عدد طبقه را نمایش می‌دهند. هنگام انتخاب، حتما دقت کنید که ولتاژ کاری نمایشگر (معمولا ۱۲ یا ۲۴ ولت DC) با خروجی برد نمایشگر در تابلو فرمان شما همخوانی داشته باشد تا از سوختن LEDها جلوگیری شود.

تفاوت سون سگمنت با نمایشگرهای LCD و TFT آسانسور

با پیشرفت تکنولوژی در صنعت آسانسور، نمایشگرها از حالت عددی خارج شده و به ابزاری برای بهبود تجربه کاربری و حتی تبلیغات تبدیل شده‌اند. بسیاری از مالکان و مدیران ساختمان هنگام بازسازی یا انتخاب قطعات با این سوال مواجه می‌شوند که آیا باید به همان سون سگمنت‌های کلاسیک وفادار بمانند یا به سراغ پنل‌های مدرن‌تر بروند. پاسخ به این سوال، بیش از هر چیز به سطح لوکس بودن ساختمان و بودجه در نظر گرفته شده بستگی دارد.

نمایشگرهای کلاسیک (سون سگمنت)

سون سگمنت‌ها جان‌سختترین نمایشگرهای موجود در بازار هستند. این قطعات به دلیل سادگی در ساختار الکترونیکی، کمترین نرخ خرابی را دارند و در برابر نوسانات برقی یا محیط‌های مرطوب و غبارآلود (مانند کارگاه‌ها یا ساختمان‌های مسکونی قدیمی) بسیار مقاوم هستند.

نمایشگرهای مدرن (LCD و TFT)

نمایشگرهای LCD: این نمایشگرها گام اول گذار از اعداد به متن هستند. آن‌ها می‌توانند علاوه بر طبقه، پیام‌های متنی ساده‌ای مثل “ظرفیت تکمیل است” یا “خارج از سرویس” را به شکلی خواناتر از سون سگمنت نمایش دهند.

نمایشگرهای TFT: این تکنولوژی، اوج فناوری نمایشگر در کابین است. TFTها با قابلیت نمایش رنگی، تصاویر باکیفیت و حتی ویدیو، به ابزاری برای “برندینگ” ساختمان تبدیل شده‌اند. در آسانسورهای لوکس، از TFT برای نمایش لوگوی ساختمان، آب‌ و هوا، تاریخ و حتی پخش تیزرهای تبلیغاتی استفاده می‌شود.

برای درک بهتر تفاوت این سه گزینه، جدول زیر مقایسه‌ای دقیق از عملکرد و کاربری آن‌ها ارائه می‌دهد:

کدام انتخاب برای شما بهتر است؟

سون سگمنت را انتخاب کنید اگر اولویت شما هزینه‌ی کمتر، طول عمر بسیار بالا و سادگی در نگهداری است. این انتخاب برای اکثر ساختمان‌های مسکونی با بودجه مدیریت شده، منطقی‌ترین گزینه است.

LCD یا TFT را انتخاب کنید اگر در حال تجهیز یک ساختمان لوکس، هتل یا اداری هستید که زیبایی و کلاس کاری در آن حرف اول را می‌زند. نمایشگرهای TFT به دلیل قابلیت شخصی‌سازی، می‌توانند حس لوکس بودن را به محض ورود مسافر به کابین به او منتقل کنند.

توجه داشته باشید که با تغییر نمایشگر از سون سگمنت به TFT، در بسیاری از مواقع نیاز به تغییرات در سیم‌کشی یا حتی ارتقای برد تابلو فرمان (برای پشتیبانی از پروتکل‌های تصویری) خواهید داشت. بنابراین، قبل از خرید، حتما با سرویس‌کار آسانسور خود درباره سازگاری تابلو فرمان فعلی مشورت کنید.

نحوه عملکرد و مدار سیم کشی سون سگمنت در تابلو فرمان آسانسور

عملکرد سون سگمنت در آسانسور به زبان ساده، یک تبدیل‌کننده است؛ یعنی داده‌های دیجیتالی که از تابلو فرمان خارج می‌شوند را دریافت کرده و به شکل بصری و قابل ‌فهم برای مسافران نمایش می‌دهد. درک نحوه سیم‌کشی این قطعه نه تنها برای نصابان، بلکه برای مدیران ساختمانی که قصد عیب‌یابی اولیه سیستم خود را دارند، بسیار مفید است.

۱. روش پارالل (Parallel)؛ قدیمی اما قابل اعتماد

در سیستم‌های پارالل، تابلو فرمان برای هر طبقه یک خروجی اختصاصی دارد. اگر آسانسور شما دارای ۵ توقف باشد، تابلو فرمان به ازای هر طبقه یک رشته سیم مجزا به سمت نمایشگر می‌فرستد.

زمانی که کابین به طبقه مورد نظر می‌رسد، تابلو فرمان ولتاژ (مثلا ۲۴ ولت DC) را به سیم مربوط به همان طبقه ارسال می‌کند. نمایشگر با دریافت این برق، عدد متناظر را روشن می‌کند.

سادگی عیب‌یابی از مزیت‌های این روش است؛ اگر نمایشگر طبقه سوم روشن نمی‌شود، به راحتی می‌توان با یک مولتی ‌متر بررسی کرد که آیا برق به سیم مخصوص طبقه ۳ می‌رسد یا خیر.

شلوغی سیم‌کشی در تراول کابل (کابل اصلی آسانسور) از چالش‌های این روش است؛ چرا که با افزایش تعداد طبقات، تعداد سیم‌ها به طور چشمگیری افزایش می‌یابد.

۲. روش سریال (Serial)؛ استاندارد دنیای مدرن

در تابلو فرمان‌های میکروپروسسوری جدید، روش سریال جایگزین روش‌های پردردسر قدیمی شده است. در اینجا خبری از سیم‌های متعدد برای هر طبقه نیست.

نحوه عملکرد: داده‌ها از طریق یک پروتکل ارتباطی (مانند CAN Bus یا سریال‌های اختصاصی شرکت‌های سازنده تابلو) به صورت بسته‌های اطلاعاتی ارسال می‌شوند. نمایشگر دارای یک چیپ داخلی (میکروکنترلر) است که این داده‌ها را می‌خواند و دستور روشن کردن LEDهای مربوط به عدد خاص را صادر می‌کند.

مزیت: نظم فوق‌العاده در سیم‌کشی، کاهش هزینه‌های کابل‌کشی و قابلیت نمایش اطلاعات جانبی (مثل جهت حرکت یا وضعیت اضافه بار) تنها با همان ۲ تا ۴ رشته سیم.

چالش: حساسیت بیشتر به نویز؛ اگر سیم‌ کشی در محیط‌های پر نویز به درستی شیلد نشود، ممکن است نمایشگر دچار پرش یا نمایش اعداد اشتباه شود.

نکات ایمنی و فنی در سیم کشی سون سگمنت آسانسور

هنگام نصب یا تعمیر سیم‌کشی سون سگمنت، رعایت این ۳ نکته الزامی است:

1. توجه به ولتاژ: قبل از اتصال، حتما ولتاژ خروجی تابلو فرمان را اندازه بگیرید. اکثر نمایشگرها با ۱۲ یا ۲۴ ولت کار می‌کنند؛ اتصال اشتباه ولتاژ (مثلا ۲۲۰ ولت) بلافاصله باعث سوختن مدار سون سگمنت می‌شود.
2. پلاریته (+/-): در مدل‌های LED، رعایت مثبت و منفی بسیار حیاتی است. برعکس زدن سیم‌ها در اکثر مدل‌های ارزان‌قیمت، منجر به روشن نشدن نمایشگر می‌شود (اگرچه در مدل‌های محافظت‌شده، صرفا نمایشگر روشن نمی‌شود و آسیب نمی‌بیند).
3. استفاده از شیلد: برای جلوگیری از تداخلات الکترومغناطیسی که توسط موتور آسانسور تولید می‌شود، حتما از کابل‌های شیلددار برای اتصال نمایشگرها استفاده کنید تا از نمایش اعداد نامفهوم جلوگیری شود.

اگر نمایشگر شما به طور ناگهانی اعداد عجیب نشان می‌دهد یا بخشی از آن خاموش است، اولین قدم پیش از تعویض قطعه، بررسی اتصالات در جعبه تقسیم (کاندو) و اطمینان از سلامت کابل‌های ارتباطی تا تابلو فرمان است.

رایجترین علل خرابی سون سگمنت آسانسور و روش‌های عیب یابی آن

سون سگمنت‌ها قطعات الکترونیکی با دوامی هستند، اما به دلیل استفاده زیاد، تغییرات دمایی و نوسانات الکتریکی، گاهی دچار خرابی می‌شوند. بسیاری از مشکلات این نمایشگرها با یک بررسی ساده قابل حل هستند و نیازی به تعویض کامل قطعه ندارند.

رایجترین علل خرابی سون سگمنت آسانسور عبارتند از:

• نوسانات برق و ولتاژ نامناسب: شایع‌ترین دلیل سوختن LEDهای داخلی، نوسان در منبع تغذیه تابلو فرمان است. اگر ولتاژ بالاتر از حد مجاز (معمولا ۱۲ یا ۲۴ ولت) به نمایشگر برسد، می‌تواند باعث سوختن بخشی یا تمام سگمنت‌ها شود.
• اکسیداسیون و رطوبت: نمایشگرهای طبقات، به ویژه در ساختمان‌هایی که در محیط‌های مرطوب هستند، ممکن است دچار زنگ‌زدگی در اتصالات و سوکت‌ها شوند. رطوبت باعث ایجاد اتصالی یا قطع مسیر جریان می‌شود.
• لقی اتصالات (شل شدن سیم‌ها): ارتعاشات ناشی از حرکت آسانسور می‌تواند به مرور زمان پیچ‌های ترمینال یا سوکت‌های اتصال را شل کند که منجر به قطع‌وصل شدن نمایشگر یا نمایش اطلاعات ناقص می‌شود.
• نویز الکترومغناطیسی (در مدل‌های سریال): اگر کابل‌کشی دیتای نمایشگر از نزدیکی کابل‌های قدرت (موتور) عبور کرده باشد، نویز محیطی باعث ارسال داده‌های اشتباه و در نتیجه نمایش اعداد درهم‌ریخته یا چشمک‌زدن‌های بی‌دلیل می‌شود.

عیب یابی سریع سون سگمنت آسانسور

اگر با مشکل روشن نشدن، نمایش ناقص یا عدد اشتباه روبرو هستید، این مراحل را به ترتیب دنبال کنید:

1. بررسی منبع تغذیه: ابتدا چک کنید آیا نمایشگرهای طبقات دیگر هم همین مشکل را دارند؟ اگر تمام نمایشگرها خاموش هستند، مشکل قطعا از منبع تغذیه تابلو فرمان است، نه نمایشگرها.
2. بازرسی بصری اتصالات: قاب نمایشگر را باز کنید. آیا سوکت‌ها شل شده‌اند؟ آیا آثار سیاه شدگی (ناشی از اتصال کوتاه) روی برد دیده می‌شود؟ سیم‌های ورودی را با یک پیچ گوشتی عایق، سفت کنید.
3. تست ولتاژ: با استفاده از یک مولتی متر، ولتاژ پشت نمایشگر را اندازه بگیرید. باید دقیقا مطابق با ولتاژ کاری نمایشگر (مثلا ۲۴V DC) باشد. ولتاژ پایین‌تر باعث کم ‌نور شدن و ولتاژ بالاتر باعث سوختن قطعه می‌شود.
4. تست دیتای سریال (مخصوص تابلوهای پیشرفته): اگر از سیستم سریال استفاده می‌کنید، سیم‌های دیتا (Data) را جدا کرده و دوباره وصل کنید. گاهی ریست کردن ارتباط سریال با قطع و وصل کوتاه برق، مشکل نرم‌افزاری نمایشگر را حل می‌کند.

توجه داشته باشید که به هیچ عنوان شخصا اقدام به بررسی و دستکاری قطعات برقی آسانسور نکنید زیرا خطر جانی دارد. حتما برای این موارد با شرکت سرویس و نگهداری آسانسور خود تماس بگیرید.

اگر پس از بررسی، متوجه شدید که قطعات روی برد (مانند درایورها یا LEDها) دچار سوختگی ظاهری شده‌اند یا نمایشگر به طور کامل از کار افتاده و با تست ولتاژ و سیم‌کشی مجدد هم درست نمی‌شود، وقت آن است که به فکر تعویض باشید!

سرویس کاران همیشه قبل از تعویض کامل، آدرس‌دهی نمایشگر سریال را چک کنند. در بسیاری از موارد، نمایشگر سالم است اما به دلیل جابجایی کدهای آدرس‌دهی در تابلو فرمان یا خود نمایشگر، عدد اشتباهی را نشان می‌دهد. با بازگردانی تنظیمات آدرس‌دهی، مشکل به ‌سادگی حل خواهد شد.

راهنمای تعویض و نصب سون سگمنت در شستی احضار آسانسور

تعویض سون سگمنت در شستی‌های طبقات (LOP) یکی از خدمات رایج در نگهداری آسانسور است. اگرچه این کار ساده به نظر می‌رسد، اما کوچکترین اشتباه در سیم‌کشی یا انتخاب قطعه جایگزین، می‌تواند منجر به آسیب‌دیدگی برد اصلی تابلو فرمان شود.

ابزار و پیش نیازهای لازم برای تعویض و نصب سون سگمنت آسانسور:

• مولتی ‌متر (برای تست ولتاژ و تداوم مسیر)
• پیچ‌ گوشتی (سایز متناسب با ترمینال‌ها)
• آچار مخصوص شستی (سه‌ پر یا آلن)
• لیبل‌زن یا ماژیک برای نشانه‌گذاری سیم‌ها
• سون سگمنت جدید (با اطمینان از سازگاری نوع سریال یا پارالل)

مراحل نصب و تعویض گام ‌به ‌گام

1. پیش از هر اقدامی، برق اصلی آسانسور و به‌ویژه برق مربوط به سیستم نمایشگر (در تابلو فرمان) را قطع کنید. کار کردن روی شستی‌های برق‌دار، ریسک اتصال کوتاه و آسیب به برد اصلی را به همراه دارد.
2. با استفاده از کلید مخصوص، قاب شستی احضار را به آرامی باز کنید. مراقب باشید که فشارهای ناگهانی به قاب فلزی یا پلاستیکی وارد نکنید تا از شکستن خارها یا آسیب به رنگ‌بندی پنل جلوگیری شود.
3. اگر سیستم شما پارالل است، قبل از جدا کردن سیم‌ها، حتما روی هر سیم شماره طبقه مربوطه را با لیبل بنویسید. در سیستم‌های پارالل، جابه‌جا شدن سیم‌ها باعث می‌شود که در طبقات، اعداد اشتباه نمایش داده شوند. سیم‌ها را از ترمینال نمایشگر قدیمی جدا کنید.
4. نمایشگر معیوب را از پشت قاب شستی باز کنید. نمایشگر جدید را دقیقاً در همان موقعیت فیکس کنید. دقت کنید که فواصل LEDها با سوراخ‌های روی صفحه شستی هم‌ تراز باشد تا نور به صورت یکدست به بیرون بتابد.
5. مجددا سیم کشی کنید. در نمایشگرهای LED، رعایت جهت مثبت و منفی حیاتی است. سیم مثبت (+) و منفی (-) را طبق نقشه نمایشگر جدید وصل کنید. اگر از سیستم سریال استفاده می‌کنید، پس از نصب، باید کد آدرس نمایشگر (DIP Switch) را دقیقا مشابه همان طبقه تنظیم کنید. برای مثال، نمایشگر طبقه دوم باید آدرس ۲ را دریافت کند تا عدد ۲ را نمایش دهد.
6. قبل از بستن کامل پنل، برق آسانسور را وصل کنید. عملکرد نمایشگر را در لحظه حرکت کابین بررسی کنید. اگر عدد نمایش داده شده با طبقه واقعی تفاوت دارد، آدرس‌دهی (در سیستم سریال) یا جابه‌جایی سیم‌ها (در سیستم پارالل) را بررسی کنید.

اگر پس از تعویض و اطمینان از صحت سیم‌کشی، همچنان نمایشگر روشن نمی‌شود یا اعداد درهم‌ ریخته نشان می‌دهد، به احتمال زیاد مشکل از سمت خروجی تابلو فرمان یا تراول کابل است و نباید اصرار بر تعویض دوباره نمایشگر داشته باشید. در این شرایط، بررسی تخصصی برد تابلو فرمان الزامی است.

مهمترین فاکتورها در انتخاب و خرید سون سگمنت آسانسور

برای جلوگیری از هدررفت بودجه و اطمینان از اینکه قطعه دقیقا با سیستم آسانسور شما همخوانی دارد، پیش از خرید نهایی، حتما این ۵ فاکتور را چک کنید:

• نوع پروتکل (سریال یا پارالل): این مهمترین فاکتور است. اگر تابلو فرمان آسانسور شما قدیمی است و سیم‌کشی زیادی دارد، باید مدل پارالل انتخاب کنید. اگر تابلوهای میکروپروسسوری مدرن دارید، حتما مدل سریال سازگار با پروتکل تابلو فرمان را بخرید.
• ولتاژ کاری (۱۲ یا ۲۴ ولت): نمایشگرها معمولا در دو ولتاژ ۱۲ و ۲۴ ولت عرضه می‌شوند. اتصال نمایشگر ۱۲ ولتی به خروجی ۲۴ ولتی تابلو فرمان، باعث سوختن فوری قطعه می‌شود. حتماً خروجی برد نمایشگر خود را با مولتی‌متر اندازه بگیرید.
• ابعاد فیزیکی (سایز پشت و رو): قبل از خرید، فضای پشت شستی (LOP/COP) و ابعاد قاب رویی را دقیق اندازه بگیرید. برخی نمایشگرها به دلیل بزرگ بودن، در قاب‌های شستی فشرده جا نمی‌شوند.
• کیفیت LED و شدت نور: اگر آسانسور در لابی پرنور قرار دارد، نمایشگری انتخاب کنید که شدت نور (Brightness) بالایی داشته باشد تا اعداد در زیر تابش نور محیط محو نشوند.
• هماهنگی ظاهری (رنگ نور): برای حفظ زیبایی پنل کابین، رنگ نور سون سگمنت جدید (مثلاً قرمز، سبز یا آبی) را با سایر نمایشگرهای موجود در طبقات ست کنید تا ظاهر آسانسور یکدست باقی بماند.

بهترین راه برای خریدی بدون اشتباه، ارسال عکس قطعه قدیمی و مدل تابلو فرمان برای کارشناس فروش است. بسیاری از فروشندگان با دیدن عکس و مدل تابلو، می‌توانند دقیق‌ترین و سازگارترین قطعه را به شما پیشنهاد دهند.

قیمت سون سگمنت آسانسور در سال 1405 چقدر است؟

قیمت سون سکمنت آسانسور بر اساس نوع خرید (ماژول خام، برد یدکی یا پنل کامل شستی) دسته ‌بندی می‌شود.

با توجه به نوسانات قیمت قطعات الکترونیکی و استیل، توصیه می‌شود پیش از ثبت سفارش نهایی با کارشناسان فروش ما تماس بگیرید تا قطعه متناسب با ابعاد پنل و تابلو فرمان شما با دقیق‌ترین قیمت استعلام شود.

کدهای خطای سون سگمنت آسانسور

سون سگمنت‌ها علاوه بر وظیفه اصلی خود یعنی نمایش شماره طبقات و جهت حرکت، در زمان بروز اختلال در سیستم، به عنوان یک ابزار تشخیصی سریع عمل می‌کنند. هنگام بروز خطا، تابلو فرمان به جای عدد طبقه، حروف انگلیسی اختصاری یا نمادهای خاصی را روی سون سگمنت کابین و طبقات ارسال می‌کند تا وضعیت سیستم بلافاصله به مسافران و سرویس‌کار اعلام شود.

جدول کدهای خطا و وضعیت روی سون سگمنت آسانسور

در جدول زیر، متداول‌ترین ارورها و وضعیت‌های تعریف ‌شده در اکثر تابلو فرمان‌های استاندارد را مشاهده می‌کنید:

توجه داشته باشید که گاهی ممکن است آنچه به صورت کد خطا دیده می‌شود، ناشی از ایراد خود سون سگمنت باشد نه نقص آسانسور! مثلا اگر تنها یک خط (سگمنت) روشن نمی‌شود، برای مثال عدد «۸» به صورت «۰» یا «E» دیده می‌شود، علت سوختن یکی از دیودهای ال ‌ای‌ دی نمایشگر است و سیستم آسانسور خطایی ندارد. یا اگر علامت — روی تمام طبقات چشمک می‌زند، پروتکل ارتباطی سریال در کل سیستم دچار نویز شدید یا قطعی فیزیکی شده است. در نهایت اگر ارور روی نمایشگر کابین و طبقات یکسان است، نقص مهمی در آسانسور رخ داده و سیستم در وضعیت حفاظتی قرار گرفته است.
